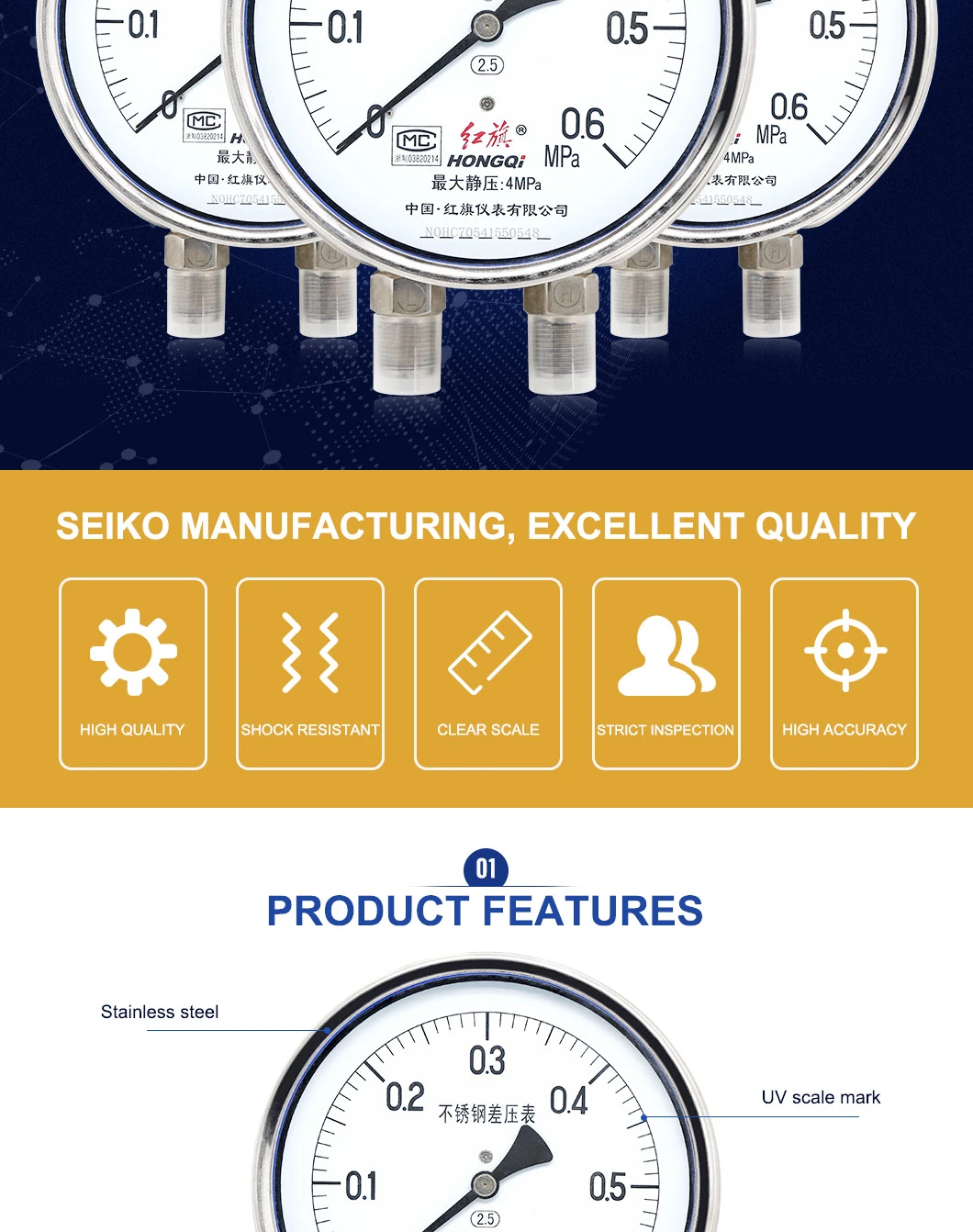

Differenzdruckmessgerät der Serie CYW-150B mit UV-Skalenmarkierung

Differenzdruckmessgerät der Serie CYW-150B mit UV-Skalenmarkierung

Anwendungsbeschreibung

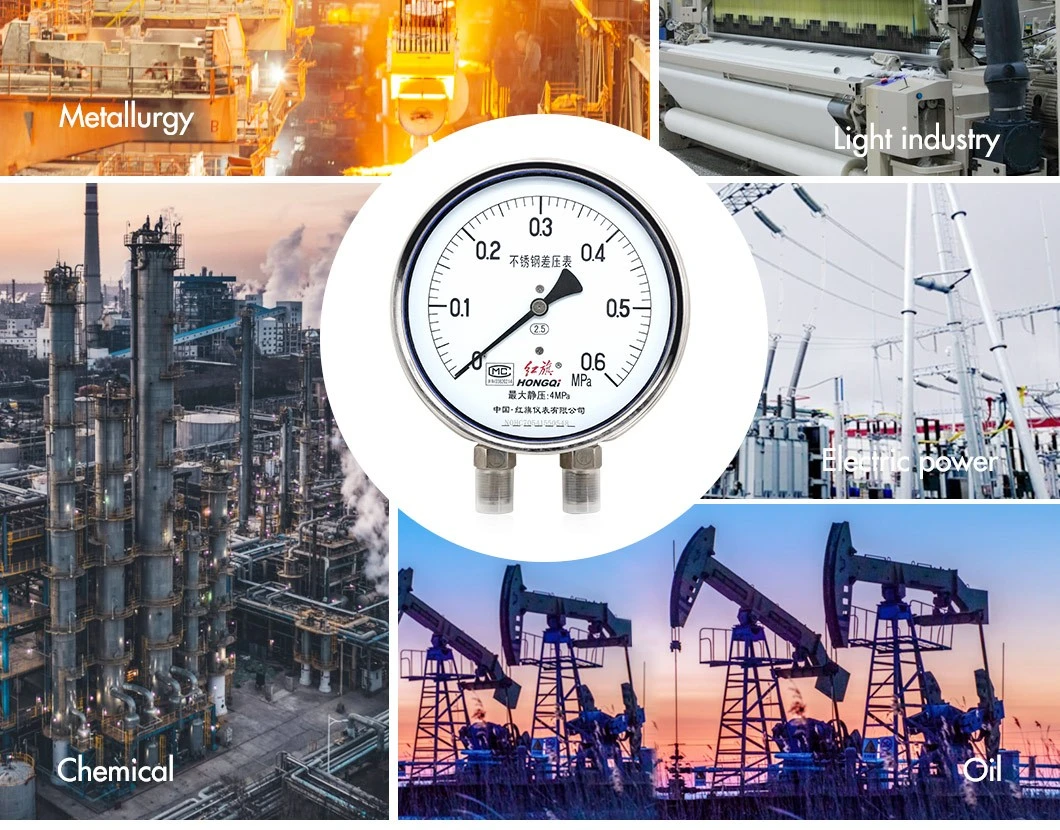

CYW-152B und CYW-153B Edelstahl-Differenzdruckmessgerät (es nennt kurz Meter) wie pply folgen, um die verschiedenen Flüssigkeits- oder Gasmediumparameter zu messen, dh Differenzdruck und Fluss im technischen Prozess der chemischen Industrie, der Chemiefaserindustrie, der Metallurgie, der Elektrizität und der Kernenergie usw. Die gesamte Struktur des Messgeräts ist der Edelstahl darunter inso, das Messsystem (doppelte Wellpappenrohre und Verbindungsteile), das leitende System (einschließlich der Verbindung, des Fleisches usw.) besteht aus dem speziellen austenitischen Edelstahl, der eine starke Korrosions- und Umweltätzbeständigkeit aufweist. Die Struktur des Messgeräts hat die Vorteile des kleinen Volumens, des geringen Gewichts, der guten Stabilität, der langen Lebensdauer, des ursprünglichen Aussehens, der starken Anwendbarkeit aufgrund der logischen und fortschrittlichen Technik. Die Verbindungsformen haben einen parallelen Typ (kann direkt mit der Dreifachventilgruppe verbunden werden) und einen geneigten Typ, der verschiedene Anforderungen erfüllen kann.

Struktur
Die Zählerstruktur wird aus doppelten Riffelrohren übernommen. d.h. Die beiden Wellrohre sind jeweils symmetrisch in I-förmiger Halterung eingebaut. Der obere Teil und der untere Teil der Halterung sind jeweils freies Ende und festes Ende. Es gibt Frühlingsscheibe zwischen ihnen. Die beiden Wellrohre sind parallel, die durch den Meatus mit Hoch- und Niederdruckübergang auf der Schale verbunden sind. Die Zahnradübertragungsvorrichtung ist am festen Ende der Halterung installiert und verbindet sich mit dem freien Ende durch die Schleppstange. Das metrische Panel wird direkt am Getriebegetriebe installiert. Das Funktionsprinzip des Zählers: Für die Induktionskomponente, die an die beiden gleichen Wellrohre angepasst ist, wirkt die durch das Dentalmedium verursachte Kraft jeweils auf das freie Ende, und die beiden Seiten der Federscheibe biegen sich nicht unter isodynamischer Wirkung. Daher entfernt die Halterung die ursprüngliche Position, die Zahnradübertragungsvorrichtung bewegt sich nicht und der Finger zeigt auf Null. Bei unterschiedlicher Kraft (im Allgemeinen ist das Hochdruckende höher als das niedrigere), ist die Kraft auf die beiden Wellrohre unterschiedlich. Die Rohre verschieben und treiben das gea Übertragungsgerät an und vergrößern sich. Schließlich zeigt der Finger den Differenzdruckwert der beiden an.

Wichtigste technische Daten
Der Messbereich des Differenzdrucks, des allgemeinen Arbeitsdrucks, der Präzisionssorte und der Abmessungen des Sperrgewindes.

Aussehen und Installationsmaß: siehe Diagramm 1, Diagramm 2 und Diagramm 3.

Mit Umgebungstemperatur: -40-70 ºC
Anti-Oszillation der Arbeitsumgebung: V.H 3 Grad
Gewicht: ca. 1,5 kg
Schutzart: LP54
Die technischen Daten des Zählers entsprechen dem Unternehmensstandard Q/YXBM831-1997 Edelstahl-Differenzdruckmessgerät

Rufen Sie uns an, um mehr zu erfahren.

URL:https://www.hongqiinstrument.com/

Tel.:+86-572-6129996 ; +86-572-6129997; +86-572-6062288

Email:hongqi@cnhongqi.com

Unsere Firma liefert verschiedene Arten von Produkten. Hohe Qualität und günstiger Preis. Wir freuen uns auf Ihre Anfrage und werden uns so schnell wie möglich bei Ihnen melden. Wir halten uns an das Prinzip "Qualität zuerst, Service zuerst, kontinuierliche Verbesserung und Innovation für die Kunden" für das Management und "Null Fehler, null Reklamationen" als Qualitätsziel. Um unseren Service zu perfektionieren, bieten wir die Produkte mit guter Qualität zum vernünftigen Preis an.


HÄUFIG GESTELLTE FRAGEN:

1.Die Qualität unserer Produkte
UnserDruckmessersind alle100% geprüftund mit Standardproduktionsprozess.
2.Preis
Wir können unsere qualitativ hochwertigen Produkte zu einem vernünftigen Preis anbieten.
3.OEM-Dienstleistungen
In den letzten Jahren haben wir viele OEM-Aufträge von sehr berühmten Unternehmen auf der ganzen Welt.
4.Lieferung
Wir können eine pünktliche Lieferung anbieten. Einige bestückte Modelle können sofort geliefert werden.
5. Dienstleistung
Wir bieten jederzeit den besten After-Sales-Service, denn unser Ziel ist eine lange Handelskooperation.
6. Reputation
Unsere Fabrik hat 28 Jahre Erfahrung. Wir haben bereits den besten Ruf und die beste Resonanz von den Kunden aus der ganzen Welt erhalten.

Wir können Verbraucherbestellungen mit besonderen Anforderungen an Instrument und Zähler akzeptieren!
